Allplan Add-On Kanal

Mit dem Allplan Kanal Add-On verwirklichen Sie auf einfachste Weise eine den Normen und Ihrem Standard entsprechende Kanalplanung. Mit Allplan Kanal konstruieren Sie in kürzester Zeit jegliche Kanäle, vom ersten Konzept bis zum optimierten Ausführungsprojekt.

Jetzt Testversion herunterladen

Vorteile

Im Tiefbau und bei größeren Hochbauten sind Kanäle ein fester Bestandteil der Planung. Mit konventionellen Planungsmethoden ist diese Aufgabe aufwändig und fehleranfällig. Mit dem Kanal Add-On für die Entwässerungsplanung in Allplan konstruieren Sie in kurzer Zeit Kanäle im Rahmen Ihres üblichen Allplan-Workflows. Dadurch wird Ihre Planung effizienter und zuverlässiger. Kanäle werden in 2D und 3D geplant, Auszüge von Schächten und Formteilen werden auf Knopfdruck erstellt.

Die Highlights

  • freies Erstellen von Kanalisationsleitungen, Schächten und Bögen
  • Katalogauswahl von Leitungen und Schächten (PP, PE, HAT, KG, Beton)
  • Verschiedene Schacht-, Deckelformen und Anschlusstypen (Formteil und Flansch)

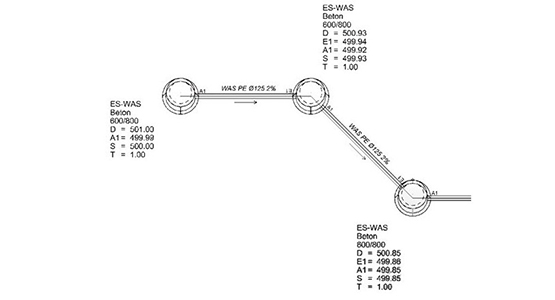

  • Automatische Ermittlung und Anzeige der Sohlen, Deckenhöhen, Einläufen, Ausläufen und Haltungslängen

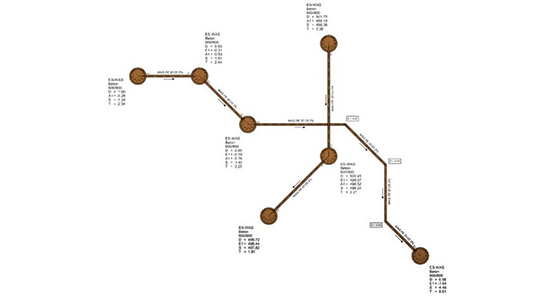

  • 3D-Darstellung der Schächte und Leitungen
  • Direkte Modifikation der Lage und Höhe von Schächten und Leitungen
  • Unterschiedliche Gefälletypen (fest, variabel, Absturz)
  • Erstellen von Profilschnitten (assoziativ) inkl. direkter Maß- und Textanzeige
  • Profilschnitt auch "nicht assoziativ" erzeugen
  • Erstellen von Reports
  • Koordinaten der Sohle als Attribute (für Auswertung im Report)
  • Freie Rotation (Drehung) von Schächten (z.B. elliptisch)
  • Deaktivieren der Gefälle-Logik für den Schacht
  • Eingabe der Leitungen auch in den Isometrien und Ansichten
  • Verwalten mehrerer Nutzungen in einem Netz (Mischwasser)
  • Freies Rohr ohne Gefällebeschränkung und ohne Zwischen-Schächte (Formteil), Druckleitung

Volle Integration in Allplan

Integriert

Die direkte Integration in die Allplan-Plattform ermöglicht Ihnen die Planung ohne lästige Schnittstellen.



Zugänglich

Durch die einfache Bedienbarkeit, die vernünftige Anzahl an Funktionen sowie den klaren Paletten ist Allplan Kanal sehr zugänglich und Sie können gleich loslegen.

Praxisgerecht

Die Logik und die direkten Modifiziermöglichkeiten machen Allplan Kanal zu einem zugänglichen und praktischen Tool.

Stücklisten

Per Knopfdruck erstellen Sie Stücklisten für Schächte, Formteile und Leitungen mit Grafik oder tabellarisch.

Kontrolle

Modell und Pläne sind assoziativ miteinander verbunden, so haben Sie alles durchgängig unter Kontrolle.


Produktiv

Die lange Planungsphase aufgrund vieler Berechnungen von Sohlenhöhen, Leitungsgefällen und verschiedener Anschlüsse reduziert sich auf ein Minimum.

Der große Mehrwert

Zeitgewinn

Effizientes Erstellen der Kanalplanung.

Korrekte Darstellung

Standardisierte und freie Darstellung von Leitungen und Schächten.

Planungssicherheit

2D und 3D geschickt kombiniert.
