Allplan Engineering 2017

es nouveautés apportées dans Allplan 2017 vont de la gestion centralisée des tâches, en passant par de riches extensions dans le domaine de la modélisation, de la création de plans et de l'automatisation jusqu'aux améliorations de détails qui rendent Allplan 2017 encore plus stable et convivial à utiliser que jamais.

La nouvelle version Allplan 2017-1 a permis d'améliorer la convivialité d'utilisation et la clarté du task board ainsi que d'accroître la sécurité de conception. La modélisation 3D à l'appui de tribus est réalisée encore plus efficacement grâce à certains compléments. De plus, les possibilités de l'export IFC4 ont été étendues de sorte à améliorer tant la qualité de conception que l'efficience du travail.

En matière d'ingénierie, l'offre de catalogues de coupleurs a été élargie. Ces systèmes supplémentaires raccourcissent le processus de conception dans Allplan et contribuent à éviter les erreurs.

Collaboration

Allplan Engineering 2017 définit un nouveau standard pour les partenaires concepteurs coopérant sur des projets BIM

Task board pour une gestion des tâches efficace

L'attribution clairement définie des tâches à tous les intervenants d'un projet et le suivi de ces tâches constituent la clé de voûte du travail selon la méthode BIM. La gestion des tâches doit pouvoir s'effectuer de la façon la plus fluide et rapide possible pour vous et vos partenaires de conception. C'est à cette fin qu'a été créé le « task board » dans Allplan 2017. Ce task board est directement relié à bim+, la plate-forme OpenBIM. bim+ vous permet de regrouper les données du modèle issu d'Allplan avec d'autres solutions OpenBIM dans le but de les étudier, de les analyser et de les partager. Ainsi, le coordinateur BIM, par exemple, peut détecter les situations manquant de clarté ou les erreurs de conception par un contrôle visuel pour ensuite affecter un intervenant à chaque problème soulevé. Lorsque bim+ et Allplan sont en interaction, les nouvelles tâches à effectuer s'affichenten temps réel. Une fois la tâche effectuée, son statut passe à « réglé » et le modèle modifié est à nouveau actualisé dans bim+. Chacun des intervenants a alors instantanément accès au nouvel état du projet en cours de conception.

La nouvelle version Allplan 2017-1 a permis d'améliorer encore plus la qualité et la stabilité de la solution logicielle. Ainsi, le task board, soit l'outil Allplan servant à la gestion efficace des tâches, est encore plus simple à utiliser : les détails de chaque tâche sont représentés de façon claire et seules quelques étapes de travail sont nécessaires pour le traitement des tâches. Des possibilités de traitement basées sur des rôles assurent un niveau de sécurité de conception élevé. Celles-ci restreignent l'accès aux différentes étapes de travail « Créer la tâche », « Traiter la tâche » et « Fermer la tâche », empêchant ainsi toute modification non souhaitée par des utilisateurs non autorisés du task board.

Contrôle des collisions via bim+

Afin de détecter en amont les erreurs de conception, bim+ vous offre la possibilité de réaliser un contrôle des collisions, par exemple entre les sous-modèles des architectes, des ingénieurs structures et des techniciens du bâtiment. Lorsque bim+ et Allplan sont en interaction, les actions déléguées à l'intervenant désigné et visant à l'élimination des collisions s'effectuent efficacement via le task board. Dès qu'un nouvel état de planification est instauré, celui-ci est documenté en tant que nouvelle révision avec un historique correspondant.

Échange de données sans limite

Afin d'assurer un échange de données sans heurts avec les partenaires concepteurs, Allplan met à disposition un grand nombre d'interfaces sans cesse complétées et actualisées. Dans la version 2017, l'accent a été mis sur l'échange de données surfaciques et volumiques 3D (NURBS) qui est crucial pour les projets BIM. Ainsi, vous pouvez désormais échanger des formes à géométrie libre sans conversion en polygones aux formats AutoCAD DWG/DXF, MicroStation DGN (Import) et Rhino. L'exportation de modèles BIM au format IFC4 est par ailleurs également supporté. Ces optimisations apportées participent à une meilleure communication avec d'autres produits logiciels et améliorent la qualité des données au fil des échanges d'informations.

La version Allplan 2017-1 inclut une extension des capacités d'export IFC4 en faveur d’une meilleure qualité de conception : surfaces de second œuvre, éléments 2D et inscriptions pourront donc désormais être exportés sans perte de qualité via l'interface IFC4. L'ensemble des paramètres de projet Allplan peut également être repris à l'exportation.

Performances améliorées de Workgroup Online

La fonction Workgroup Online, qui fait partie de Workgroup Manager, permet de travailler efficacement quel que soit votre site, en échangeant des données de projet Allplan par Internet. Pour réduire le temps de transfert en cas de volume important, une nouvelle procédure de compression a été mise en place avec Allplan Architecture 2017 qui réduit le volume de données à son minimum. A l’aide de cette procédure, le volume de données et les temps de transferts sont réduits de 75%, en moyenne, parfois même jusqu’à 90%. Vous pouvez travailler sur votre projet en ligne sans souci.

Automatisation

Allplan Engineering 2017 augmente la productivité et la qualité de conception de votre bureau d'études par l'automatisation des étapes de travail

PythonParts – des objets paramétriques pour une productivité maximale

La réalisation de projets de construction complexes à la géométrie exigeante demande de faire appel à des outils flexibles, performants et simples à utiliser. Les différences qui existent d'un pays à l'autre requièrent elles aussi de larges capacités d'adaptation. Les PythonParts – des objets paramétriques basés sur le langage de script Python – sont un outil à la hauteur de telles exigences. L'interface de programmation (API) Python vous donne accès aux fonctionnalités Allplan et vous permet de générer de nouvelles fonctions, de nouveaux objets avec l'armature correspondante, si nécessaire. Les PythonParts offrent une interface utilisateur dotée de palettes de propriétés, de poignées et de macros individuelles modifiables en quelques clics. L'API Python permet par ailleurs d'automatiser les étapes de travail récurrentes, de quoi augmenter la productivité, éviter les erreurs de conception et renforcer la méthodologie BIM.

Best Modeling

Allplan Engineering 2017 offre un immense confort pour la modélisation et la création de plans

Riches extensions dans le domaine de la modélisation 3D

Grâce au noyau de modélisation Parasolid intégré, un grand nombre de nouvelles possibilités s'offrent désormais à vous. Ainsi, les volumes 3D sont modifiables de façon simple et précise sans conversion préalable en polygones. À savoir que n'importe quels points, bords droits ou courbes et surfaces d'éléments 3D sont re-modifiables. La convivialité d'utilisation et les flux de travail pour la modélisation 3D ont par ailleurs été optimisés en divers endroits. À partir de la version Allplan 2017-1, il sera désormais possible d'attribuer des favoris aux tribus en vue de leur représentation, soit des hachurages et des styles de ligne ou de surface. De plus, les propriétés d'une tribu pourront être transférées à d’autres simplement et très rapidement grâce à une fonction de pipette.

Éléments de construction personnalisés de formes libres désormais encore plus flexibles

Vous pouvez dès à présent convertir les volumes 3D basés sur Parasolid en éléments de construction personnalisés de formes libres. Ces éléments de construction personnalisables sont modifiables de façon très simple et souple au même titre que les autres modifications habituelles, comme par ex. les opérations booléennes ou la modification de points. La représentation en plan est elle aussi aisément définissable et modifiable.

Immense gain de temps en « extrudant l'armature le long d’un tracé »

La fonction « extruder l'armature le long d’un tracé » a été ajoutée afin d'assurer la pose simple et rapide d'armatures. Vous déposez les éléments d'armatures correspondants, comme des cadres et des barres longitudinales, au sein d'une coupe puis sélectionnez le chemin choisi pour la pose : Allplan génère ensuite automatiquement l'armature. Les cadres sont pivotés et les zones de cadres, jointures, coudes et saillies sont pris en compte. Ceci constitue un gain de temps énorme, notamment pour le ferraillage 3D d'éléments de construction individuels.

Systèmes de coupleurs

Les coupleurs sont indispensables pour la pose de barres d'armature dans les endroits exigus. Le type de système de coupleur à utiliser est fréquemment imposé par le donneur d'ordre. Si le système requis n'est pas enregistré dans le logiciel, il faut alors procéder à une saisie manuelle. La version Allplan 2017-1 incluant les coupleurs déjà intégrés a été complétée par les nouveaux catalogues Ancotech BARON-C et SAH SAS 670/800. Le choix très large et toujours actualisé de prestataires dans Allplan vous fait gagner du temps et améliore votre qualité de conception.

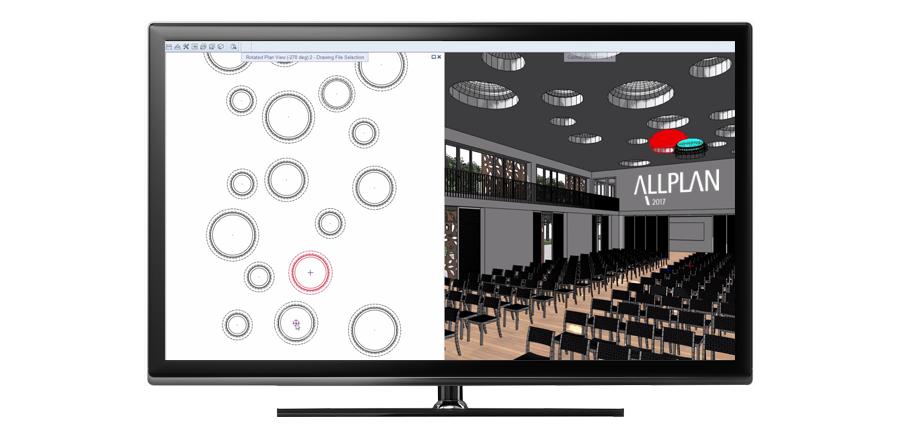

Meilleure vue d'ensemble pour les tâches effectuées sur le modèle de bâtiment

Grâce à la nouvelle fonction de filtre pour les calques, le modèle de bâtiment se manipule encore plus facilement. Vous pouvez activer le modèle 3D complet dans une fenêtre d’animation et masquer sur la vue en plan les calques non requis. Vous obtenez ainsi dans la vue animée un aperçu de l'ensemble de l'ouvrage sans superposition trop massive d'éléments de construction, pour une plus grande clarté.

Compléments actuels pour le travail sur les projets internationaux

Les compléments suivants ont été apportés pour le travail sur des projets internationaux : pour la France, la nouvelle « Norme Française » (NF EN) a été intégrée. Pour les projets au Brésil, la représentation des diamètres de cintrage autorise désormais l'annotation du diamètre et de la longueur d'arc. Les indicateurs de position peuvent par ailleurs être représentés par un trait discontinu conformément à la norme DIN EN ISO 3766. Dernier point : les unités de mesure pied et pouce sont maintenant intégralement disponibles.

Une bibliothèque des profilés métalliques restructurée et actualisée

Pour faciliter l’orientation lorsque vous travaillez avec des profilés métalliques et pour accélérer votre processus de travail, la bibliothèque de profilés métallique d’Allplan Architecture 2017 a été restructurée, actualisée et complétée avec les profilés manquants.
