BIM im Brückenbau: Von der Idee zur Bewehrung in Rekordzeit

Brücken sind ein essenzieller Bestandteil unserer Infrastruktur. Dieser Beitrag fasst die zentralen Herausforderungen des Brückenbaus zusammen und zeigt, wie Building Information Modeling (BIM) sie in der Praxis adressiert – mit konkreten Workflows und Funktionen von ALLPLAN. Im Fokus steht, wie BIM im Brückenbau Variantenmanagement, Bauzustände und Normnachweise effizienter und transparenter macht.

Brücken sind komplexe Strukturen: im geometrischen Sinne, aber besonders im strukturellen Verhalten während des Bauablaufes, bei der Benutzung der unterschiedlichen Bautechnologien, die sowohl dem Brückentyp als auch den Geländebedingungen entsprechen müssen. Bis zum finalen Stand des Brückenbauprojektes werden viele Varianten erarbeitet und jede Änderung kann Verzögerungen verursachen. Der Vergleich von Varianten zur Ermittlung der qualitativ besten Version ist entsprechend zeit- und arbeitsintensiv.

Aufgrund von Zeitmangel im Entwurfsprozess werden diese häufig vermieden oder nicht ausreichend durchdacht. Dies kann sich negativ auf die Grundqualität der Brücke auswirken. Trotzdem gehören Modifikationen sowie zeitaufwändige Synchronisationen im Brückenbau zum Tagesgeschäft. Eine fehlende singuläre „Wahrheitsquelle“ (Single Source of Truth) des Projektes, Missverständnisse sowie mögliche Inkonsistenzen sind insbesondere durch Globalisierung der Projekte ein wesentliches Problem der Brückenbauindustrie.

Damit Entscheidungen belastbar werden, brauchen Teams klar dokumentierte Bauzustandsabhängigkeiten, versionierte Varianten und eine nachvollziehbare Änderungsverfolgung. So lassen sich Prüfschritte, Nachweisstände und Planableitungen eindeutig zuordnen – bevor Ausschreibung und Ausführung beginnen. Damit entsteht die Grundlage, auf der BIM später im Brückenbau seine Stärken ausspielt (Transparenz, Nachvollziehbarkeit, Automatisierung).


> Bauzustände & Zeitabhängigkeiten: Veränderliche Steifigkeiten sowie Vorspannungs-, Temperatur-, Kriech- und Schwindeffekte erhöhen den Analyseaufwand erheblich.

> Änderungspropagation: Schon kleine Achsanpassungen verändern Geometrie, Lastannahmen und Planableitung über mehrere Disziplinen hinweg.

> Variantenvergleich: Mehrere Bauverfahren und Bauprogramme lassen sich nur mit großem manuellem Aufwand konsistent bewerten.

> Bestandintegration: Trassierungs- und Höhenzwänge sowie Bauen unter Verkehr machen die Einbindung in die bestehende Infrastruktur komplex.


Laut aktuellen Auswertungen auf Basis der BASt-Daten sind von 3.786 Autobahnbrücken (≥ 50 m) 378 als „nicht ausreichend“ und 43 als „ungenügend“ bewertet (Stand 2024). Zudem nennt der Bundesrechnungshof (April 2025) rund 5.000 zu modernisierende Brücken-Teilbauwerke. Global ist die Lage ähnlich: Externe Faktoren wie höhere Verkehrsbelastung, Temperaturschwankungen und Korrosion lassen sich planerisch nur begrenzt beeinflussen. Prozess- und planungsbedingte Risiken hingegen adressiert BIM im Brückenbau, indem Varianten, Bauzustände und Nachweise auf einer konsistenten Datenbasis geführt werden und so Fehler, Zeitverlust und Koordinationsaufwand sinken.

Zeit und Kosten bleiben die kritischsten Erfolgsfaktoren. Sie eskalieren vor allem dann, wenn späte Änderungen durch mehrere Disziplinen laufen oder Bauabläufe nicht frühzeitig simuliert werden. Statt erneut die technischen Hürden zu wiederholen, fokussiert BIM im Brückenbau hier auf wirtschaftliche Hebel: transparentere Mengen, belastbare Terminpläne und weniger Nachträge.


> 4D-Bauablauf & Bauphasenplanung: Simulationen der Bauzustände machen Engpässe früh sichtbar und stabilisieren Termine vor der Ausschreibung.

> 5D-Mengen & Kosten: Aus dem parametrischen Modell abgeleitete, prüfbare Massen dienen als verlässliche Grundlage für die Kostensteuerung und die Anbindung an Kalkulationssysteme.

> Änderungsmanagement: Parametrik und „Single Source of Truth“ propagieren Planänderungen kontrolliert in Geometrie, Analyse, Bewehrung und Plänen, wodurch die Nacharbeit sinkt.

> Koordination & Freigaben: openBIM/BCF, modellbasierte Prüfschritte und digitale Freigaben verkürzen Schleifen und vermeiden Mehrkosten durch späte Klärungen.


Zusätzlich schafft BIM im Brückenbau eine messbare Steuerung: Standardisierte Termin- und Mengenbaselines, Earned-Value-Kennzahlen und Änderungslogbücher machen Abweichungen früh sichtbar und aktiv steuerbar. Erprobte Vorlagen für Bauphasen, Bewehrung und Nachweisstände verkürzen Anläufe in Folgeprojekten. So steigt die Planstabilität, bevor Kosten- und Vertragsrisiken überhaupt entstehen.

BIM verändert zudem die Datenübertragung, die Datenanforderungen und die daraus resultierenden Workflows. Mit dem openBIM-Ansatz werden die verschiedenen Datenformate harmonisiert und alle am Entwurfsprozess Beteiligten können jederzeit Informationen über den aktuellen Status erhalten. Inkonsistenzen und Kollisionen treten bereits in der Entwurfsphase auf und können hier im Voraus beseitigt werden – nicht erst auf der Baustelle. Auf diese Weise können Zeit- und Kostenüberschreitungen vermieden und gleichzeitig die Qualität der Brücken optimiert werden. Aktuelle Standards wie IFC/BCF unterstützen diesen durchgängigen Austausch – ein Kernprinzip von BIM im Brückenbau.

Letztendlich ist entscheidend, dass BIM nicht nur in der Theorie existiert, sondern auch gelebt wird. Das beginnt bei der Planung und endet auf der Baustelle. Durch eine schrittweise Digitalisierung der Baustelle steigt die Durchgängigkeit digitaler Prozessketten und es gelingt, die Möglichkeiten des digitalen Planens voll auszuschöpfen. ALLPLAN adressiert genau diese Bausteine und führt sie in einem praxistauglichen Workflow zusammen.

In einer durchgängigen Umgebung bündelt ALLPLAN Civil den Brücken-Workflow – inklusive integrierter Brückenstrukturanalyse, Bewehrungsentwurf/Normenkontrolle sowie der Anbindung an SCIA Engineer Ultimate für weiterführende Statik. Was macht den Unterschied?

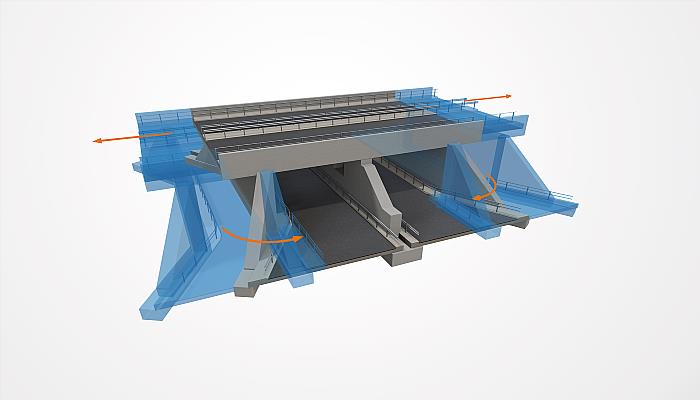

> Single-Source-Modell: Ein parametrisches 4D-Modell führt Achse, Querschnitte, Bauphasen, Statik und Detaillierung zusammen. Änderungen an der Trassierung aktualisieren das gesamte Brückenmodell und sein Analysemodell konsistent.

> Analysemodell aus Geometrie: Das Tragwerksmodell wird automatisch bzw. halbautomatisch aus der Geometrie und dem definierten Bauablauf abgeleitet – Ingenieure behalten die volle Kontrolle.

> Vorspannung & Nachweise: Vorgespannte/nachgespannte Spannglieder (intern/extern, längs/quer/vertikal) werden parametrisch definiert. Verkehr- und Erdbebenlasten sowie Bewehrungsbemessung und Nachweisführung sind integriert.

> 4D-Bauablauf & Varianten: Mehrere Zeitpläne für dasselbe Bauwerk lassen sich definieren und vergleichen. Änderungen propagieren in Geometrie, Analyse, Pläne und Listen.

> openBIM & CDE: IFC/BCF-Austausch sowie die gemeinsame Datenumgebung (BIMPLUS) sichern die Zusammenarbeit und den Transfer des statischen Modells in andere Systeme.

Zudem gibt es in ALLPLAN 2026 eine Anbindung an das buildingSMART Data Dictionary (bSDD) für standardisierte Attributsets sowie einen Workflow zu Preoptima CONCEPT für frühe Whole-Life-Carbon-Szenarien. Das erhöht die Datenqualität, macht Variantenentscheidungen vergleichbarer und ermöglicht es, Nachhaltigkeit bereits in der Vorplanung belastbar zu bewerten – ein zusätzlicher Hebel für BIM im Brückenbau.

BIM automatisiert im Brückenbau Routinen, ersetzt aber keine ingenieurtechnische Verantwortung. Statik, Bauzustände, Vorspannung und Norminterpretation erfordern Fachurteil sowie die Abwägung von Varianten, Bauverfahren und Risiken. Die Automatisierung schafft Zeit für konzeptionelle Qualität: Ingenieure treffen frühere, fundiertere Entscheidungen mit direktem Einfluss auf Qualität, Termine und Kosten.

ALLPLAN Civil unterstützt diese Rolle: Parametrik, Bauphasen- und Lastdefinitionen sowie Nachweisparameter sind nachvollzieh- und überschreibbar. Änderungen an Achsen und Querschnitten propagieren kontrolliert durchs Modell, Prüfschritte und Freigabestände bleiben transparent. So bleibt die Hoheit über das Ergebnis beim Team – und BIM wird im Brückenbau zum Werkzeug für bessere Entscheidungen, nicht zum Selbstzweck.

Durchgängige Workflows, ein zentrales parametrisches 4D-Modell und offene Standards bringen die Komplexität im Brückenbau unter Kontrolle. Änderungen bleiben nachvollziehbar, Bauphasen und Nachweise greifen ineinander, Termine und Kosten lassen sich belastbarer steuern. So wird BIM im Brückenbau zur messbaren Praxis. Lernen Sie ALLPLAN Civil in einer persönlichen Demo kennen – jetzt anfragen!
