Bahnsteigplanung mit ALLPLAN

Gemeinsam mit der DBInfraGO AG, Fachbereich Personenbahnhöfe, hat ALLPLAN den für die Bahnsteigplanung kleiner und mittlerer Verkehrstationen notwendigen Content in eine umfangreiche Projektvorlage übertragen.

Jetzt Projektvorlage downloaden

bahninfrastruktur mit ALLPLAN

Die Projektvorlage beinhaltet alle wesentlichen Komponenten des Bahnsteigkorpus sowie beispielhafte Ausstattungselemente. Diese sind nicht nur als einfache geometrische Körper, sondern in Form intelligenter Objekte einschließlich aller zugehörigen Kennwerte und Parameter angelegt.

Die Vorlage wurde in kontinuierlichem Austausch erarbeitet und abgestimmt und basiert hinsichtlich der zu liefernden Daten auf den Vorgaben und Anforderungen der DBInfraGO AG in der Version 3.1.

Das Template wird über ein selbst ausführendes Setup installiert, womit alle zugehörigen Komponenten direkt in ALLPLAN integriert werden.

Jetzt die neuen Features und Vorlagen ENTDECKEN

Features und Vorlagen

Umfangreicher Bauteilkatalog in Form von Assistenten und Bibliotheksobjekten

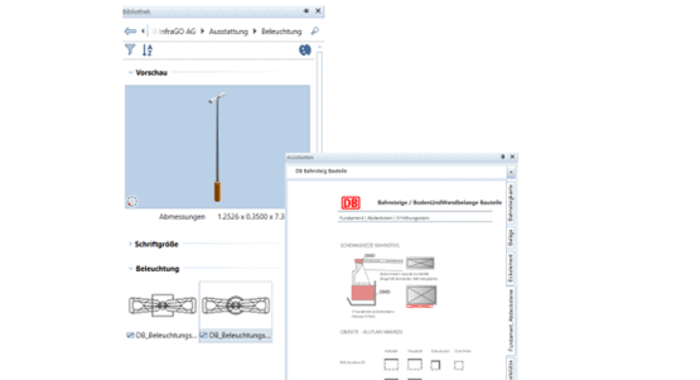

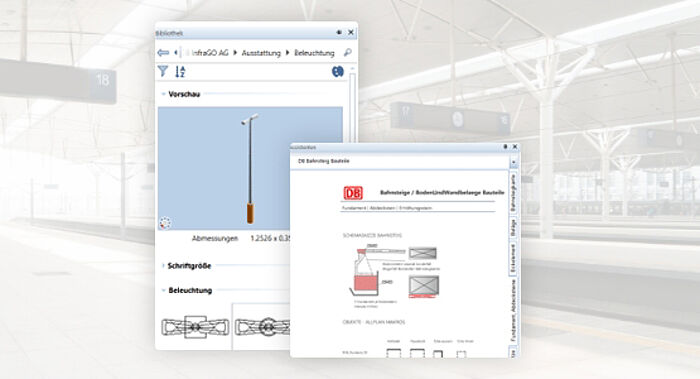

Alle für die Erstellung des Bahnsteigkorpus erforderlichen Objekte sind, thematisch gegliedert, entweder in einem Assistenten oder in der Projektbibliothek abgelegt und lassen sich einfach per Drag und Drop auf der Zeichenfläche platzieren.

Features und Vorlagen

Variabel anpassbare Darstellung

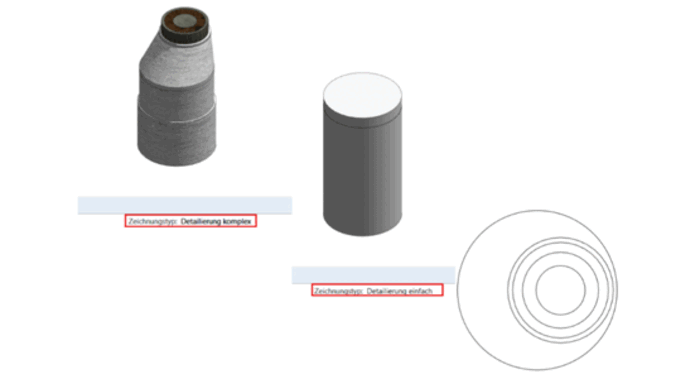

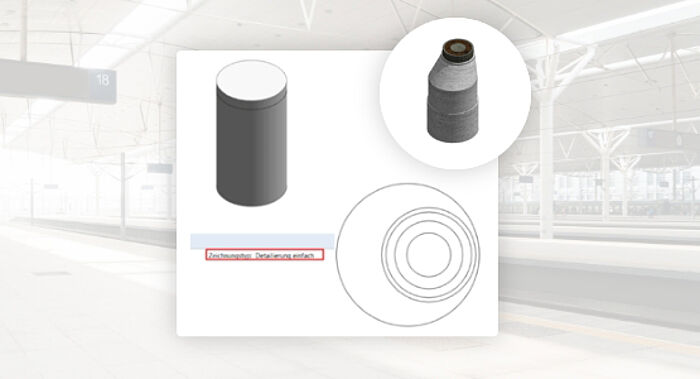

Die hinterlegte Parametrik und Intelligenz ermöglicht eine an die Projektion und den Detailierungsgrad angepasste dynamische Darstellung der einzelnen Modellkomponenten, die sich flexibel über Bezugsmaßstab und Zeichnungstypen umschalten lässt.

Features und Vorlagen

Verweise auf relevante Regelzeichnungen

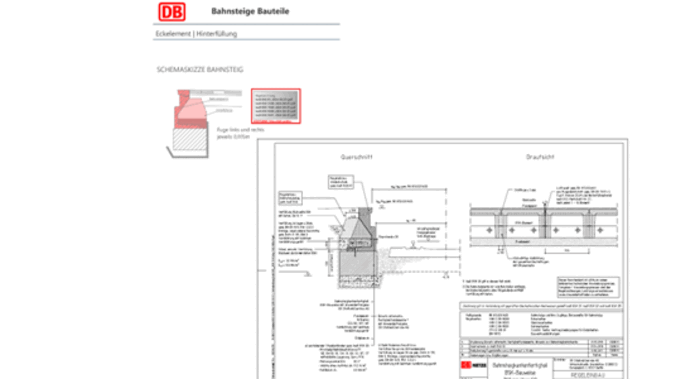

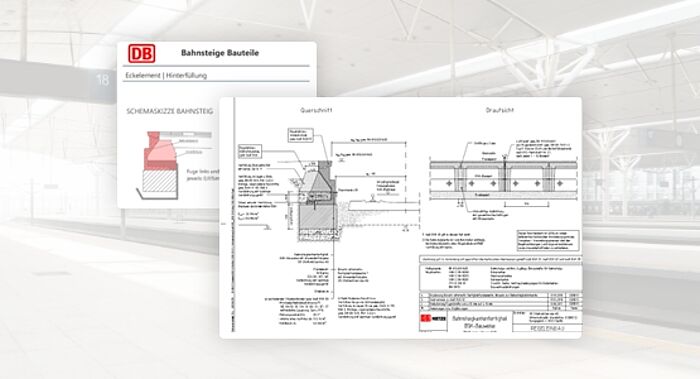

Sämtliche Assistenten beinhalten neben einer schematischen Übersicht eine Auflistung der zu Grunde liegenden DB Regelzeichnungen und erleichtern damit die Suche und den Zugriff auf diesbezüglich relevante Dokumente und Unterlagen.

Features und Vorlagen

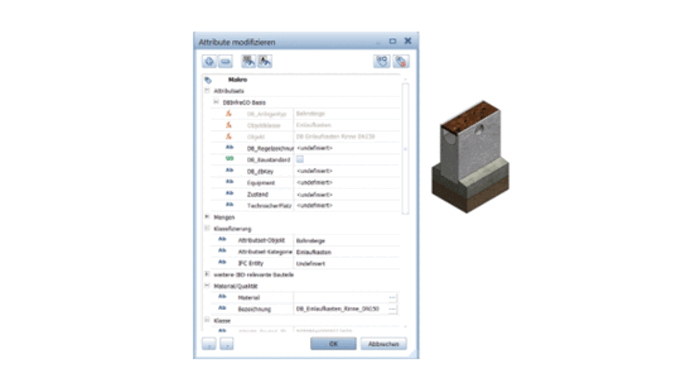

Automatisch hinterlegter Attributekatalog

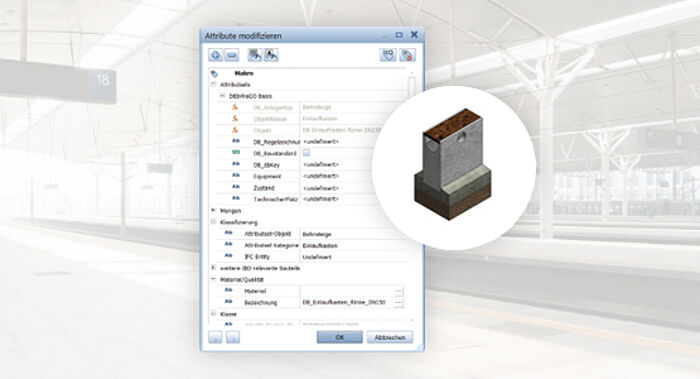

Durch die Verwendung von AttributSetVorlagen lassen sich die geforderten alphanumerischen Kennwerte der einzelnen Anlagentypen in einem Zuge zuweisen, den vordefinierten Contentobjekten sind sie bereits komplett hinterlegt und mit entsprechender Wertausprägung versehen.

Features und Vorlagen

Intelligente Objektbeschriftung

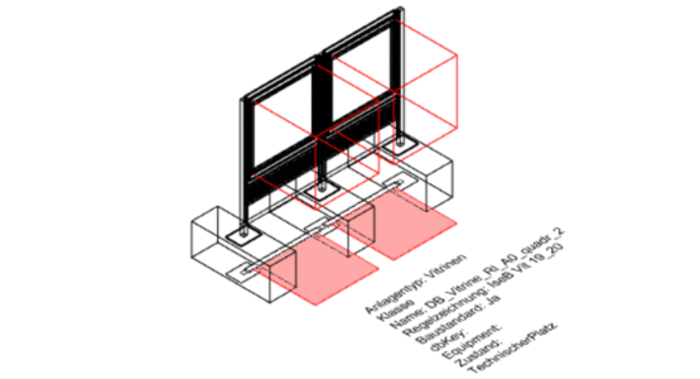

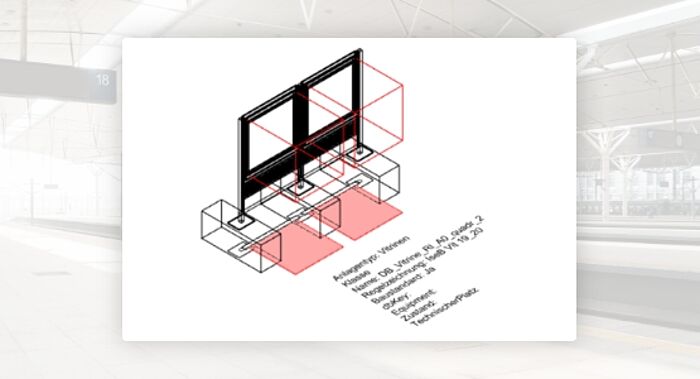

Die in den Objekten hinterlegten Parameter lassen sich über angepasste Beschriftungsbilder als Textinformationen anzeigen, die sich bei Wertänderung automatisch anpassen. Analog zu den Objekten kann der Inhalt ebenfalls dynamisch über Zeichnungstypen gesteuert werden.

Features und Vorlagen

Auswertung der Parameter und Kennwerte in Listen

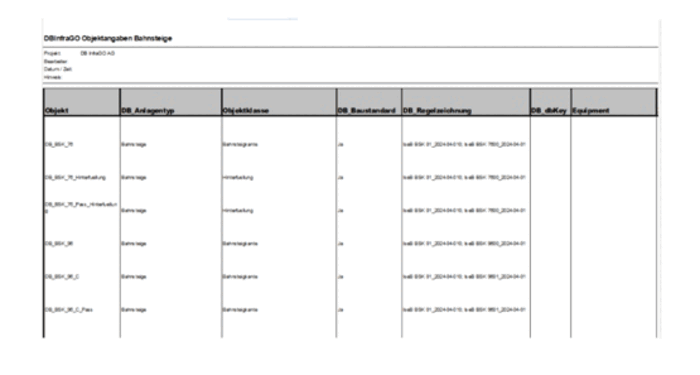

Spezielle Reports für alle relevanten Objekte sowie die zugehörigen Parameter ermöglichen das Erstellen detaillierter Listen und Übersichten sowie bei Bedarf den direkten Export nach Excel.

Features und Vorlagen

Zusammenstellung und Ableitung von Planunterlagen

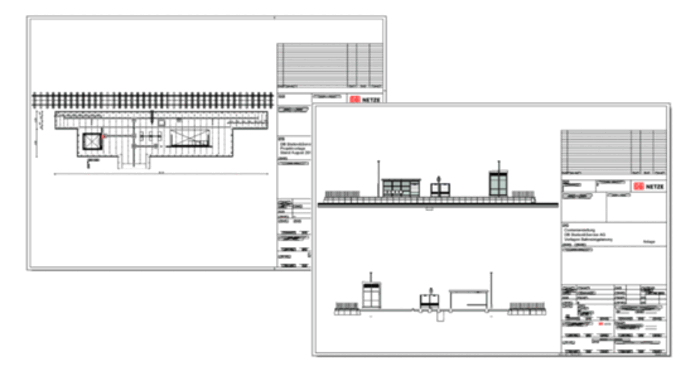

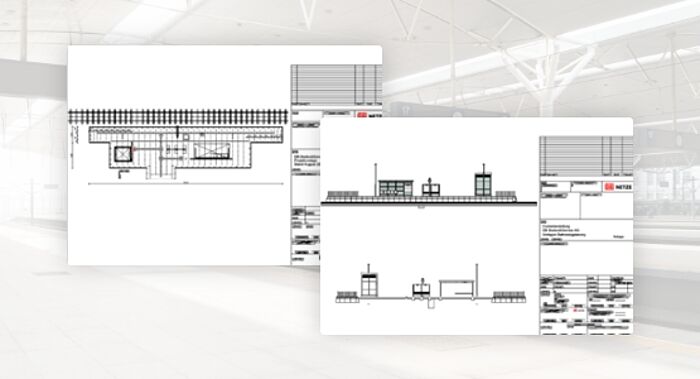

Durch Kombination zwischen der bereits korrekt hinterlegten Grundrissdarstellung ergänzt um Beschriftung und Bemaßung sowie aus dem Modell abgeleitete Schnitte und Ansichten lassen sich alle notwendigen Planunterlagen einfach zusammenstellen.

Features und Vorlagen

IFC Austauschprofil für die korrekte Attribut-zuweisung und Übertragung beim Export

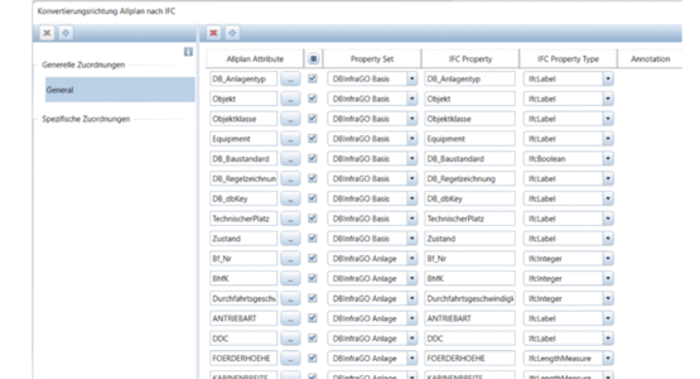

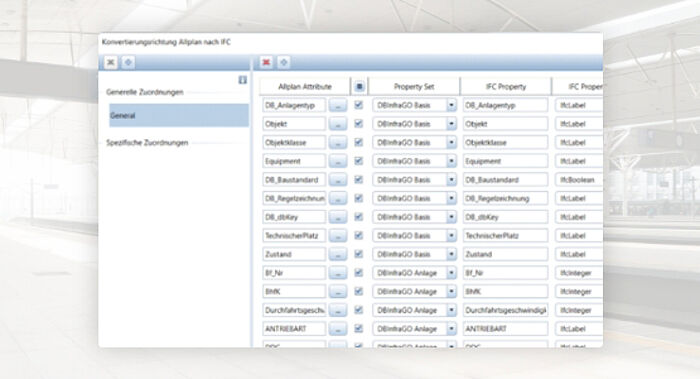

Eine automatische Anpassung und Übernahme der Exporteinstellungen ermöglicht die ein-fache Erstellung von IFC Dateien aus dem Bauwerksmodell in der geforderten Form ein-schließlich aller bereits hinterlegten Parameter.
