Scalypso - Software modulare
per dati laserscan 3D terrestri e mobili

Scalypso è una suite software per attività di analisi e ricostruzione mediante dati laserscan 3D terrestri e mobili. Il software è stato sviluppato grazie a 20 anni di esperienza sul campo con dispositivi di scansione laser 3D e strumenti di modellazione 3D.

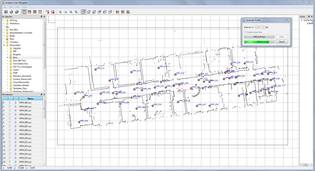

La modellazione degli elementi 3D in Scalypso avviene interattivamente in una rappresentazione fotorealistica 2.5D (planare o sferica), generata utilizzando le informazioni date dalla riflettanza o dal colore. Questo approccio semplifica notevolmente l'interazione con i dati sulla nuvola di punti 3D acquisiti.

Per accelerare i tempi di ricostruzione, Scalypso offre interfacce per il trasferimento in tempo reale degli elementi 3D ricostruiti a molte applicazioni CAD 3D, come ad esempio Allplan, Autocad, Inventor, MicroStation, Revit, Solid Edge, Solidworks, Tekla Structures, ZWcad e altri.

Scalypso supporta un'ampia gamma di dispositivi hardware per la scansione, consentendo di selezionare gli scanner più adeguati per ogni progetto: formato ASCII, Faro, Leica, Riegl, Topcon, Trimble, Zoller & Fröhlich, formati E57.
Dopo aver convertito i dati laser scan nel formato Scalypso, è possibile utilizzare i dati nelle diverse applicazioni, indipendentemente dall'hardware adottato.

Scalypso è sviluppato in maniera modulare, consentendoti di iniziare con una versione base, adeguata ai tuoi progetti in corso, ed eventualmente potenziarla progressivamente con moduli aggiuntivi in base alle tue esigenze.

Scalypso semplifica e velocizza i flussi di lavoro di analisi, interpretazione e ricostruzione. Gli strumenti Scalypso® semplificano e accelerano i workflow di analisi, interpretazione e ricostruzione. Il conseguente aumento della produttività consente ai clienti di risparmiare tempo e denaro nelle attività quotidiane.



Prodotti e moduli Scalypso distribuiti in Italia

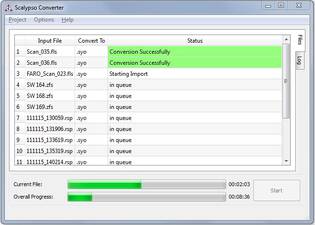

Scalypso Converter

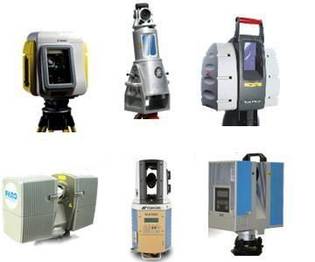

Compatibile con tutti i dispositivi di scansione laser 3D

Uno degli obiettivi primari di Scalypso è il supporto di una vasta gamma di dispositivi di scansione laser 3D terrestre. Quindi i nostri clienti possono scegliere il dispositivo laserscan più adatto alle proprie esigenze, mantenendo sempre lo stesso workflow operativo per il software.
All'inizio di ogni progetto, Scalypso Converter traduce i dati laserscan dal formato specifico del produttore in un formato nuvola di punti Scalypso uniforme. In questo modo è possibile lavorare sui dati utilizzando tutte le nostre applicazioni software.

Al momento Scan Converter supporta i seguenti formati

Formati di importazione supportati

  • ASCII Files (*.xyz, *.pts, …)
  • Faro (*.fls, *.fws, *.lsproj)
  • Leica (*.ptg, *.ptx, *.e57)
  • Riegl (*.rxp, *.rsp)
  • Topcon (*.cl3, *clr)
  • Trimble (*.cmf, *.lms)
  • Zoller & Fröhlich (*.zfs, *.zfproj)
  • E57, ASTM (*.e57), formato di scambio dati laserscan 3D

Formati di esportazione supportati

  • Scalypso (*.syo)
  • ASCII Files (*.xyz, *.pts, …)
  • E57, ASTM (*.e57), formato di scambio dati laserscan 3D



Dal momento che il numero dei formati e dei dispositivi supportati si moltiplica continuamente, l'elenco precedente è in costante aggiornamento. Qualora si renda necessario uno specifico formato o dispositivo, non esitare a contattarci.

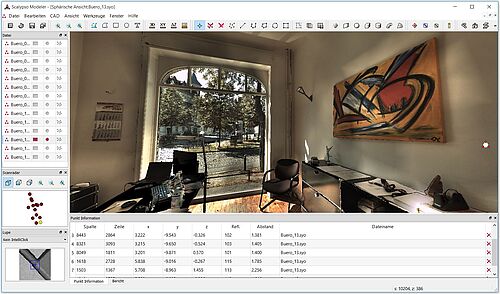

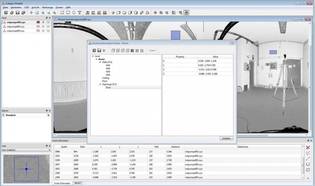

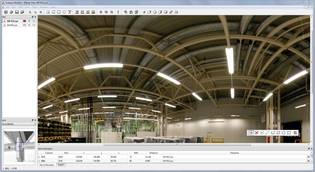

Scalypso Modeler

Catturare la realtà con un dispositivo laserscan consente di digitalizzare in modo efficiente strutture complesse di edifici o aree industriali. Scalypso Modeler è un'applicazione intuitiva per l'analisi e la ricostruzione della geometria 3D da nuvole di punti di scansione laser. Modeler velocizza il workflow di digitalizzazione, consente di controllare il livello di dettaglio e offre una soluzione conveniente per diverse applicazioni.

La ricostruzione degli elementi geometrici si basa su algoritmi per la selezione intelligente dei punti o degli oggetti. Il software consente di lavorare contemporaneamente con più scansioni ad alta risoluzione per mezzo di un'interfaccia semplice, basata sull'immagine 2.5D della scansione. La conversione della geometria degli elementi nei formati delle diverse applicazioni CAD avviene in tempo reale e senza perdite di informazioni. Attualmente sono supportati i seguenti sistemi:

  • Allplan (ALLPLAN) con interfaccia in temporeale
  • AutoCAD (Autodesk),
  • BricsCAD (Bricsys),
  • HiCAD (ISD Group),
  • MicroStation (Bentley),
  • Revit (Autodesk)
  • Solidworks (Dassault),
  • Solid Edge (Siemens),
  • ZWCAD+ (ZWSOFT).

Scalypso Modeler ha una struttura modulare. La versione base, dotata di tutti gli strumenti essenziali per il lavoro quotidiano, può essere potenziata in funzione delle diverse esigenze con i seguenti moduli:

  • Modulo Scalypso Ortho per il calcolo di immagini di proiezione prive di distorsione, che può essere utilizzato come livello di sfondo per piani 2D o per scopi di presentazione.
  • Modulo Scalypso Pipe per la ricostruzione di tubazioni complesse; consente di esportare in tempo reale gli elementi di un sistema di tubazioni come elementi 3D all’interno del CAD.
  • Modulo Scalypso Steel per la ricostruzione rapida e intuitiva di elementi costruttivi in acciaio; la libreria supporta tutti i profili standard in acciaio, con la possibilità di aggiungere facilmente profili non definiti.



Modulo Scalypso Ortho

Le proiezioni ortografiche (ortofoto) sono illustrazioni prive di distorsione e in scala, generate da una porzione specifica di una scansione laser 3D. Il risultato della proiezione, in genere una o più immagini 2D, può essere utilizzato come sfondo per la creazione di disegni o schizzi del progetto. Il modulo Ortho consente di generare proiezioni ortografiche con una serie di parametri, come ad esempio:

  • Posizione, orientamento e dimensioni per la ortofoto
  • Volume nella nuvola di punti utilizzato per la generazione
  • Risoluzione e dimensione massima del riquadro per le immagini risultanti
  • Proiezioni ortografiche di colore, intensità o raggi X

Il modulo Ortho dispone di filtri incorporati per ridurre gli artefatti, che sono in genere causati da riflessi o bordi netti, e consente di scegliere il set di scansioni che dovrebbero contribuire al risultato. Genera immagini in diversi formati e crea inoltre un file *.dxf e *.vrml per facilitare l'importazione nell'applicazione di destinazione.

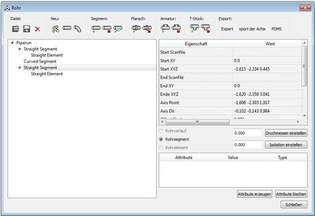

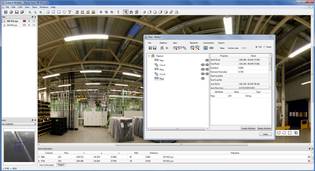

Modulo Scalypso Pipe

Il modulo Pipe fornisce strumenti per la ricostruzione di tubazioni complesse e degli elementi ad esse associati, tra cui la modellazione di elementi diritti, curve e componenti a "T", oltre all'indicazione di collegamenti saldati o a flangia.

Per facilitare il processo di modellazione e per consentire un rapido workflow di ricostruzione delle condutture, questa procedura viene svolta nelle viste 2.5D.

I risultati possono essere esportati in tempo reale nelle diverse applicazioni CAD. tra cui Allplan, AutoCAD, MicroStation, Revit, SolidEdge e ZWCAD.

Tra le funzionalità:

  • Ricostruzione di elementi rettilinei, curve ed elementi a T
  • Definizione di connessioni a saldatura o flange
  • Raccordo cilindro per elementi rettilinei
  • Esportazione della geometria in diversi sistemi CAD
  • Modifica dei metadati

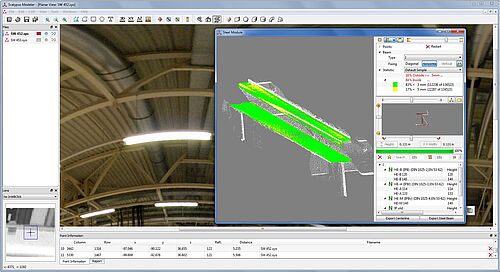

Modulo Steel

Scalypso Steel consente di ricostruire ed esportare le geometrie delle travi in acciaio in tempo reale sul tuo sistema CAD. La libreria integrata offre più di 3.000 profili in acciaio a norma DIN ed EN che semplificano e accelerano la ricostruzione. Altre geometrie di trave possono essere facilmente aggiunte utilizzando un editor integrato.

Con la definizione di pochi punti nella scansione, Scalypso Steel suggerisce quali travi in acciaio potrebbero adattarsi. Per gli elementi utilizzati di frequente, puoi anche creare un elenco di preferiti per velocizzare la selezione.
Tra le funzionalità:

  • Ricostruzione ed esportazione di travi in acciaio
  • Interfaccia di esportazione in tempo reale su diversi sistemi CAD
  • Libreria con più di 2000 travi in acciaio comuni (norma DIN e EN)
  • Editor per definire le proprie geometrie delle travi in acciaio
  • Strumenti per il controllo visuale e la correzione delle travi in acciaio ricostruite

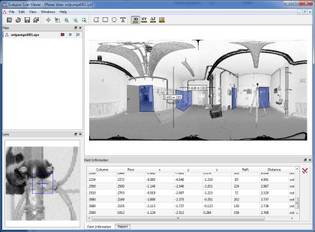

Scalypso Viewer

Scalypso Viewer 2 è uno strumento che consente a te e ai tuoi clienti di consultare, esplorare e migliorare facilmente i dati laserscan 3D senza costi di licenza aggiuntivi. I primi risultati di un progetto possono essere presentati al cliente subito dopo la fase di rilievo 3D e di registrazione. L'applicazione offre strumenti interattivi per contrassegnare zone specifiche, per aggiungere la quotatura o per inserire commenti nelle scansioni. Per semplificare il workflow di scambio (ad esempio via e-mail), è possibile salvare le annotazioni in file distinti. Questo rende Scalypso Viewer lo strumento ideale per comunicazioni efficienti sui dati laserscan 3D.
Tutti gli utenti di Scalypso® hanno a disposizione Scan Viewer senza ulteriori costi di licenza.

Alcune delle caratteristiche di Scalypso Viewer:

  • Visualizzazione interattiva delle nuvole di punti planari, sferiche e 3D con un'interfaccia utente intuitiva.

  • Strumenti per contrassegnare le superfici di scansione mediante poligoni, ellissi o rettangoli.

  • Strumenti per inserire o modificare commenti testuali.

  • Strumenti di quotatura per misure orizzontali, di altezza e 3D, applicabili all'interno di una stessa scansione o in scansioni differenti.

  • Importazione ed esportazione dei dati per mezzo di file XML di piccole dimensioni per semplificare lo scambio di informazioni.


Scalypso MOBILE

Negli ultimi anni i sistemi di rilievo mobile hanno fatto passi da gigante e il loro utilizzo è sempre più diffuso "on site", oltre ad essere ormai integrati nei flussi di lavoro dei diversi progetti.

Per operare in modo efficiente con questo tipo di dati, abbiamo sviluppato Scalypso Mobile, che ti offre:

  • lavoro con nuvole di punti create con dispositivi scanner mobili, droni, o da modelli digitali del terreno
  • supporto dei formati file E57, LAS, LAZ, TXT, ASC, PTS e PLY, che possono essere caricati direttamente in Scalypso Mobile senza alcuna perdita di dati
  • trasferimento in real time in Allplan di punti singoli, nuvole di punti semplificate o polilinee

L'utilizzo di Scalypso Mobile ti consente un notevole risparmio di risorse nel tuo CAD. Potendo decidere quali parti dei tuoi dati daranno necessarie per il tuo workflow ed esportandole solo all'occorrenza, non è più necessaria un'elaborazione preventiva della nuvola di punti da parte dell'operatore che ha fatto la scansione.

Scalypso Mobile è un software standalone.
