Add-On Liniengrafik
Mit dem ALLPLAN Add-On Liniengrafik können Sie einfach "Musterlinien" erstellen mit variabler Breite und am Anfang und Ende ein Pfeilsymbol platzieren. Mit RGB-Farben inkl. Transparenzen und Farbverläufen sind sehr viele grafische Darstellungen möglich. Als Muster können zusätzlich Konstruktion, Texte und Flächenelemente aus dem Teilbild übernommen werden.

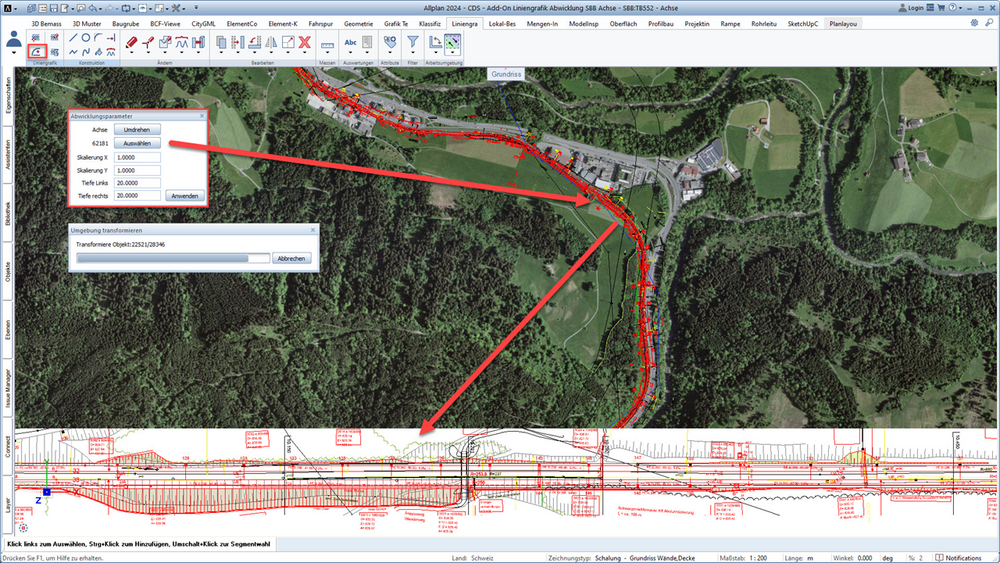

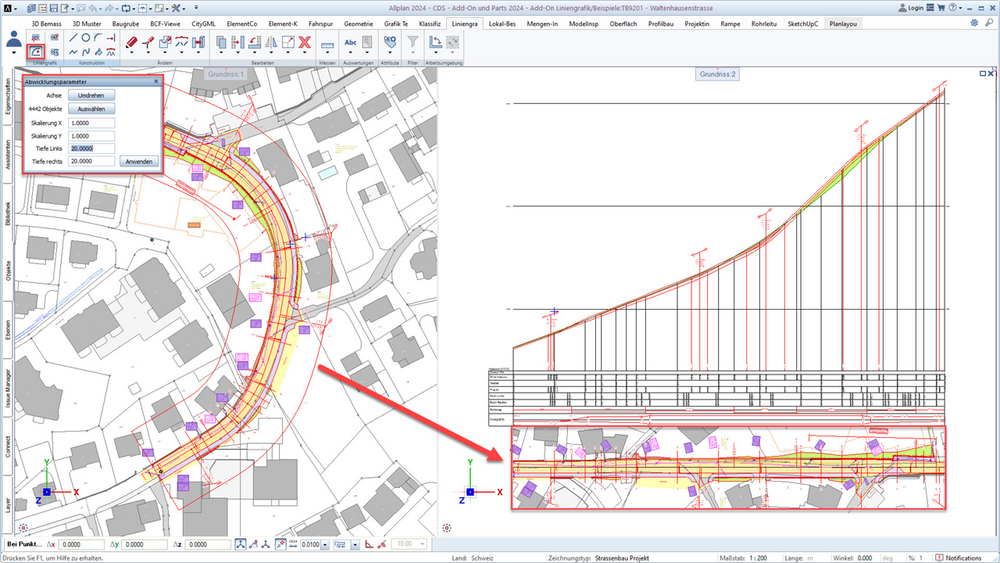

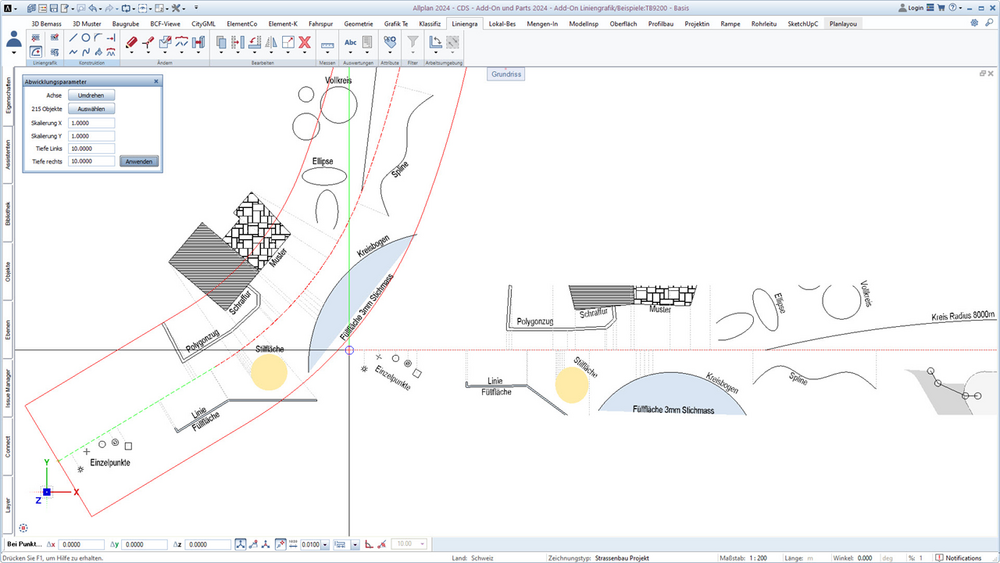

Für Infrastrukturprojekte müssen Situationspläne auch schon mal für Bauphasenpläne abgewickelt dargestellt werden. Die Funktion "Kurvenumgebung abwickeln" leitet diese Darstellung automatisch ab. Für diese spezielle Aufgabenstellung kann somit das sehr Zeitintensive (mehrere Wochen bei Bahnprojekten) manuelle Konstruieren mit "Lot- und Stationswerten" in wenigen Sekunden erledigt werden.
Funktionsübersicht

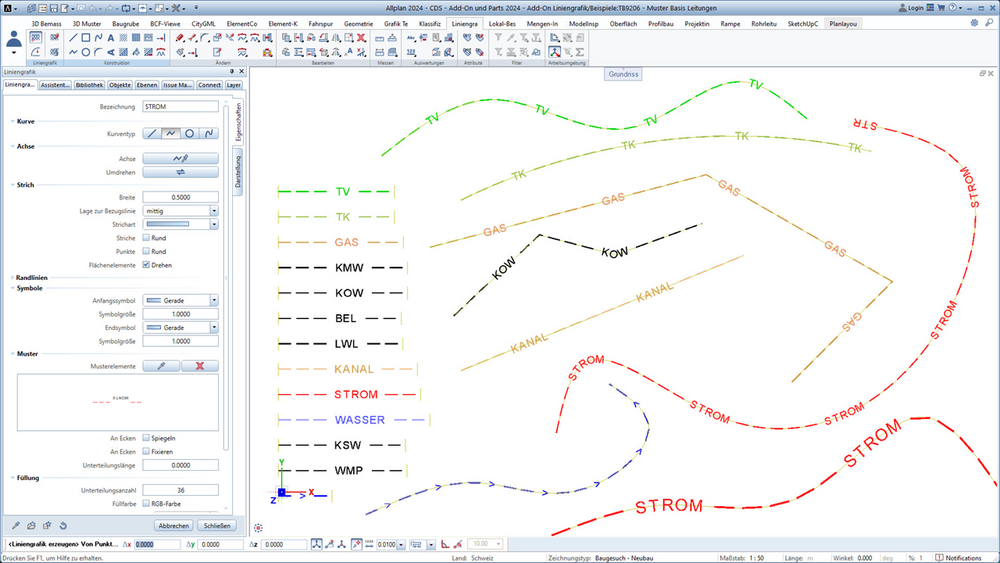

Liniengrafik erzeugen und ändern
Kurventypen: Linien, Polygonzüge, Kreise, Splines und Klothoiden
Übernahme von bestehenden Elementverbindungen

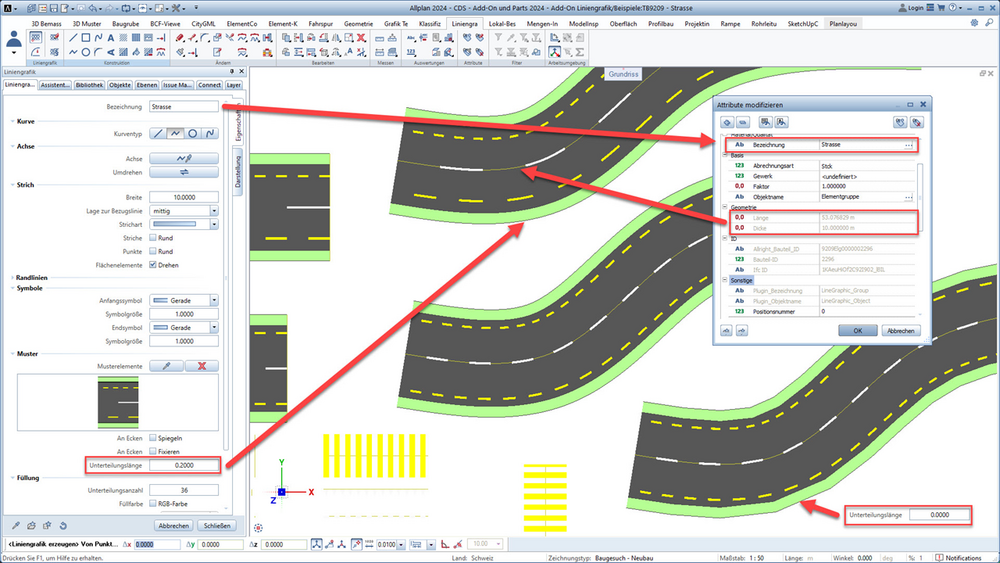

Variable Breite der Liniengrafik
Lage zur Bezugslinie: links, mittig, rechts
Strich: durchgezogen, gestrichelt, gepunktet und strich-punkt
Runde und Eckige Darstellung für Strich und Punkt

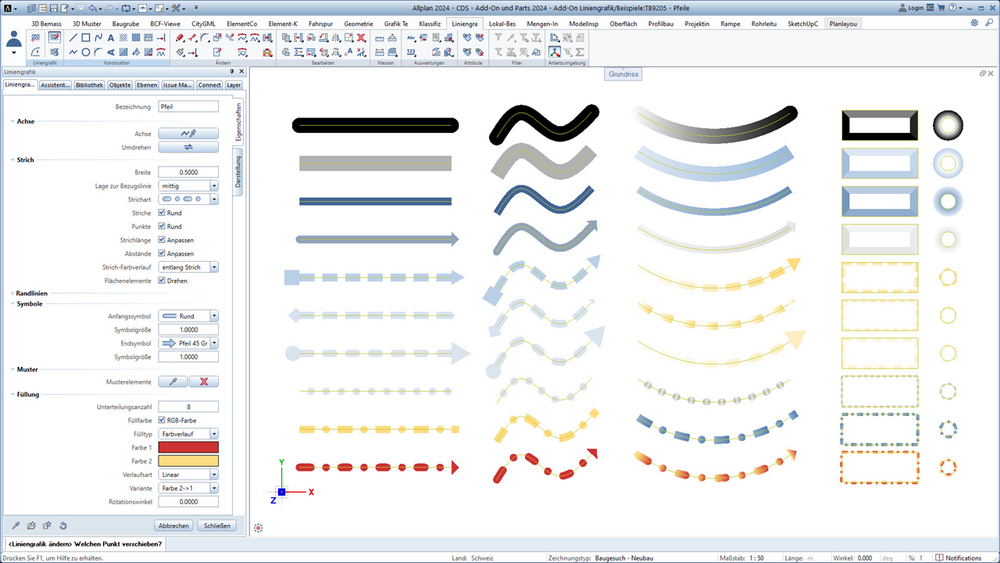

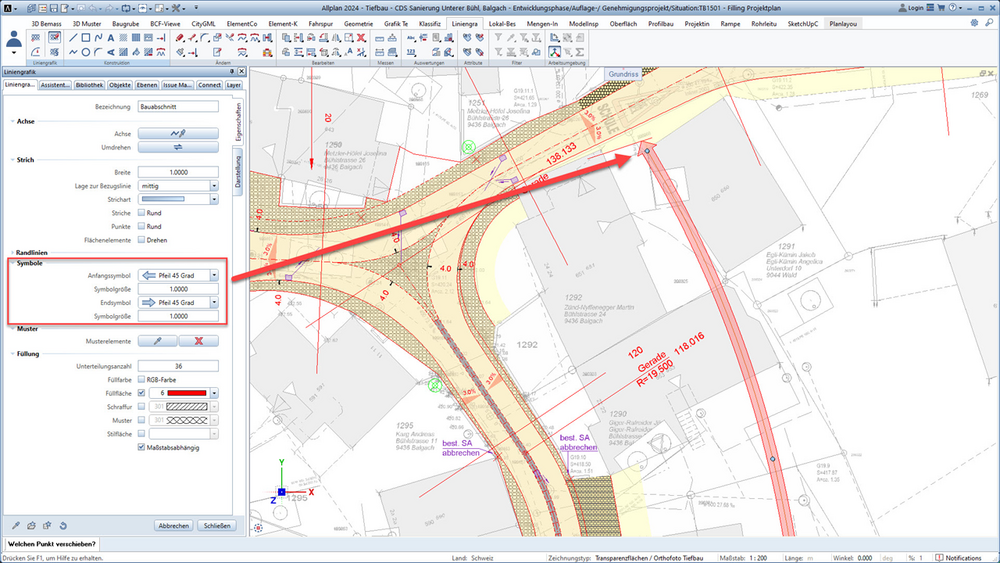

Anfangs- und Endsymbole: Pfeil 30 und 45 Grad inkl. variabler Grösse
Anfangs- und Endsymbole: Halbkreis, Kreis, Raute und Viereck

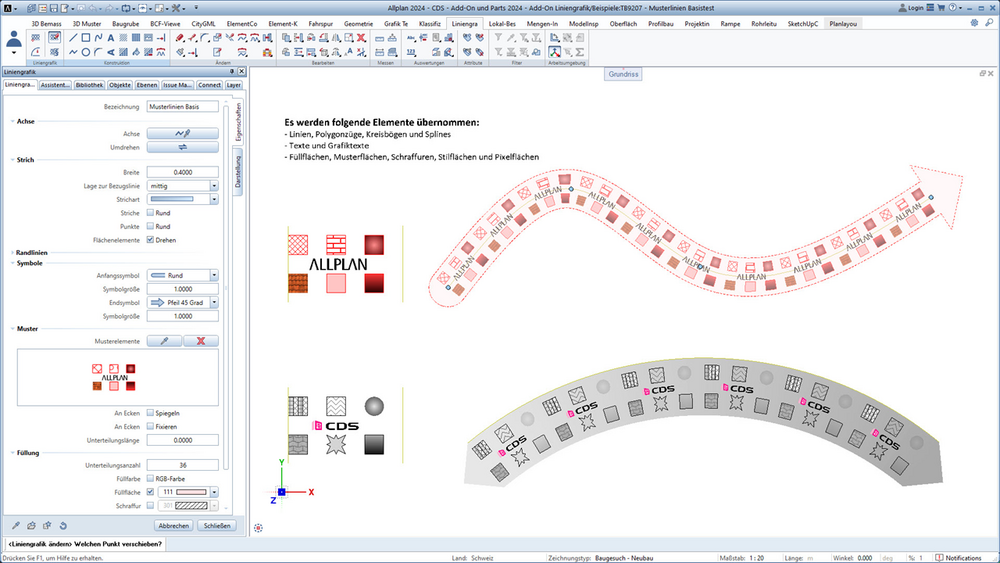

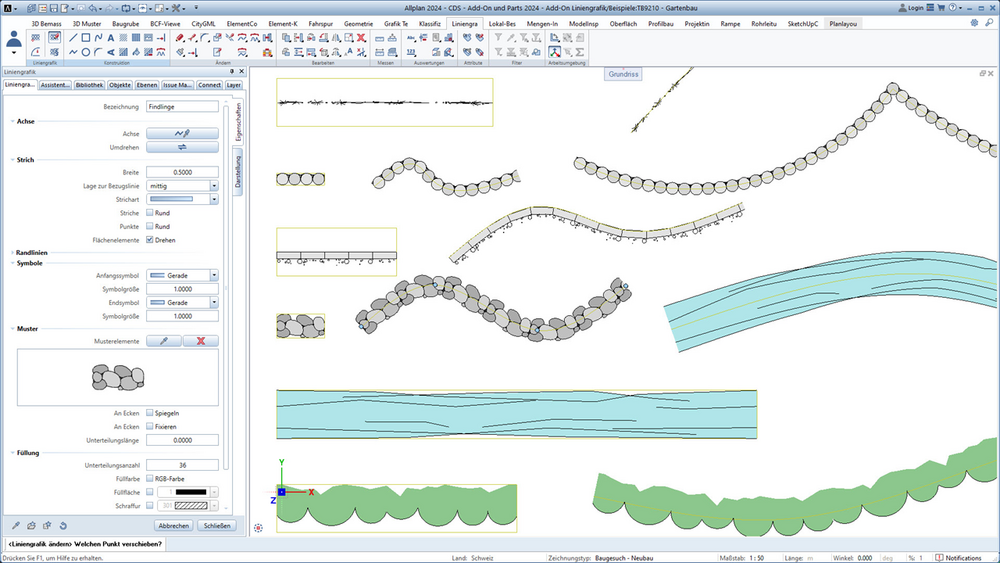

Übernahme eines bestehende Elemente als Muster
Übernahme von Linien, Polygonzüge, Kreisbögen, Splines und Text

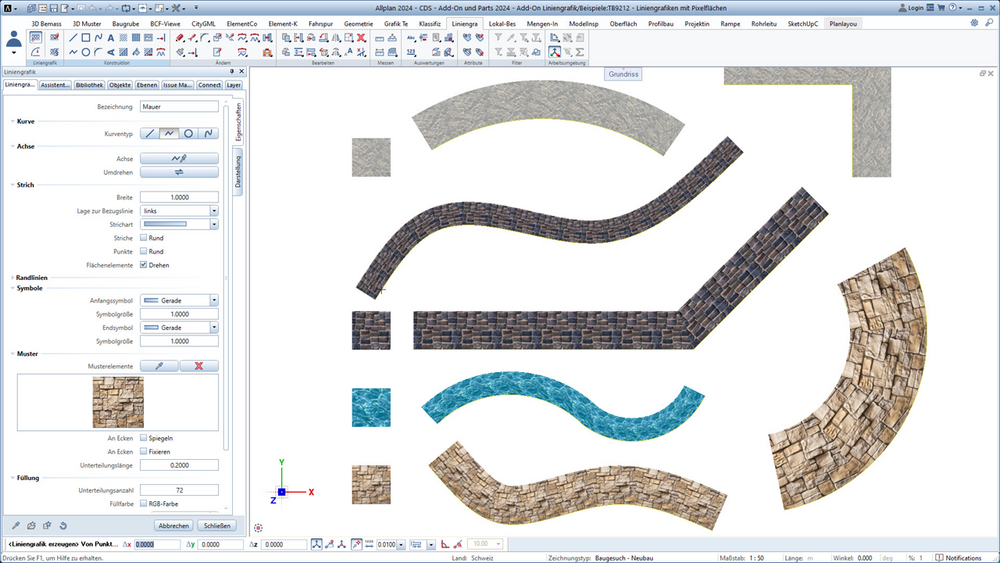

Übernahme von Füllflächen, Schraffuren, Muster, Stilflächen und Pixelflächen
Übernahme aus Makros (z.B. Add-On Grafik-Text)
Unterteilungslänge (Polygon) für Kreisbögen, Splines, usw.
Attribute für Auswertung: Bezeichnung, Länge und Breite
Darstellung als Elementgruppe oder Makro
Randlinie Anzeigen: Links, Rechts, Anfang und Ende
Füllungen: Schraffur, Muster, Füllfläche und Stilflächen

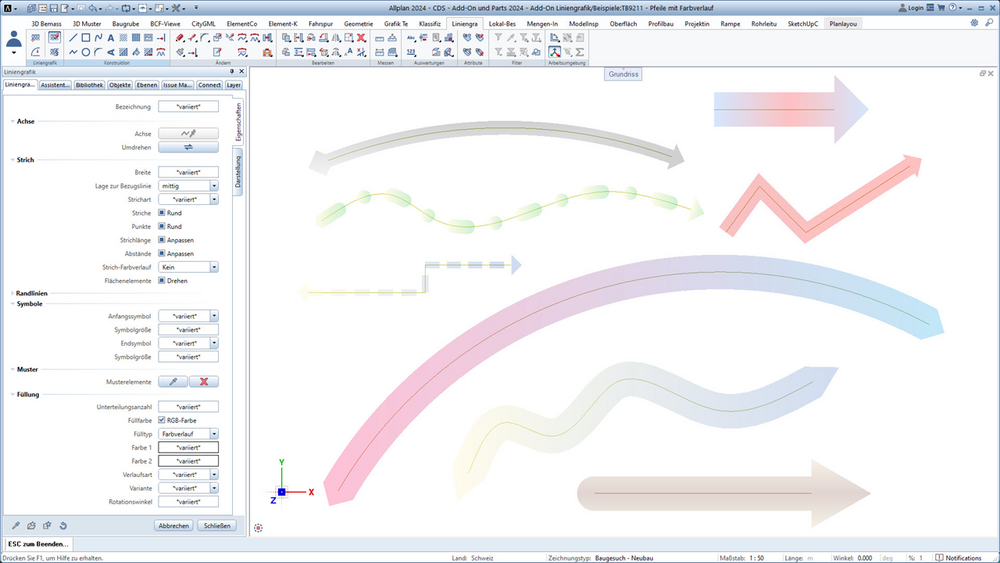

Füllungen: RGB Füllfläche inkl. Transparenz und Farbverläufe
Farbverläufe entlang Pfad skalieren, inkl. Verlaufsvarianten
Favoriten speichern und laden
Eigenschaften via Pipette übernehmenKurvenumgebung abwickeln
Achsen übernehmen und umdrehen
Tiefe des Untersuchungsbereichs ändern
Beschneidung der Elemente auf Untersuchungstiefe
Ableitung von Linien, Polygonzügen, Einzelpunkte und Geländepunkte
Berücksichtigung von Elementgruppen
Korrekte Interpretation von Kurven, Kreisen und Splines
Ableitung von Schraffuren, Mustern, Füllflächen und Stilflächen
Drehung und Platzierung von Texten
Dynamische Auswahl für grosse Datenmengen
Skalierung in X und Y Richtung (Überhöhung)
Fortschrittsbalken der Berechnung
